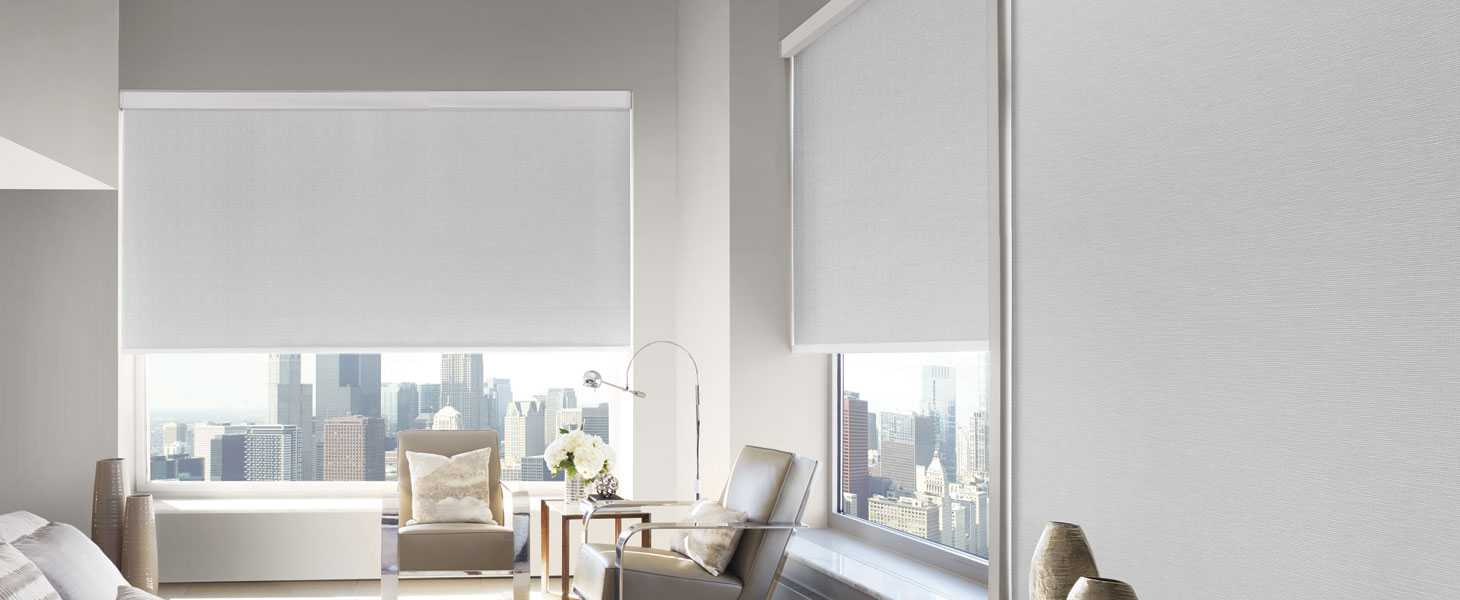

Рулонные шторы BNT M, M+, L для закрытия проёмов
Система рулонных штор BNT M, M+, L предназначена для установки в проем / на проем. Данная система позволяет расширить область применения рулонных штор и решать практически любые задачи по оформлению световых проемов. Высокая степень надежности, традиционное высокое качество в деталях, свойственное немецким производителям, современный дизайн и возможность использовать любые ткани, в том числе Зебру – в се это заметно выделяет данную систему среди существующих на рынке решений.
Три серии системы:
- серия М для декорирования малых и средних проемов
- 29 мм без пазов цепочное управление, механизм 29 мм или электропривод
- 43 мм с двумя пазами цепочное управление, механизм 29 мм + адаптер или электропривод
- 44 мм без пазов электропривод
- серия М+ для декорирования средних проемов. Только кассета
- 43 мм с двумя пазами цепочное управление, механизм 29 мм + адаптер
- 44 мм без пазов электропривод
- 52 мм с двумя пазами цепочное управление, механизм 43 мм + адаптер или электропривод/li>
- серия L для декорирования больших проемов
- 43 мм с двумя пазами, цепочное управление, механизм 43 мм
- 52 мм с двумя пазами цепочное управление, механизм 43 мм + адаптер или электропривод
- 65 мм с двумя пазами цепочное управление, механизм 43 мм + адаптер или электропривод
- 75 мм с двумя пазами цепочное управление, механизм 43 мм + адаптер или электропривод
Все трубы и профили BNT M, M+, L алюминиевые. Надежное крепление ткани в паз труб (43, 52 и 65) позволяет обойтись без использования скотча и исключает возможность отрыва ткани даже при полном разматывании полотна.
Цепочные механизмы опционально комплектуются редукторами для максимально легкого и плавного управления тяжелыми изделиями на трубах 52 и 65.
Вариации моделей
- классические открытые модели, в том числе с тканями ЗЕБРА
- универсальный монтажный профиль двух размеров
- современные квадратные кассеты трех размеров
- модели МОНО, как прямые, так и эркерные с карданным соединителем
- день-ночь M с двумя полотнами, расположенными друг за другом
Два типоразмера нижних планок (без возможности декорирования тканью) могут быть установлены либо плоской, либо скругленной стороной.
Существует возможность регулировки уровня изделия при установке.
![](/local/templates/amigo_rd_20/images/img_plug.png)
![](/local/templates/amigo_rd_20/images/img_plug.png)
![](/local/templates/amigo_rd_20/images/img_plug.png)
![](/local/templates/amigo_rd_20/images/img_plug.png)
![](/local/templates/amigo_new/images/klassic_benthin_m_model.png)
![](/local/templates/amigo_rd_20/images/tmp/model2.jpg)
![](/local/templates/amigo_new/images/klassic_benthin_l_model.png)
![](/local/templates/amigo_rd_20/images/tmp/model4.jpg)
![](/local/templates/amigo_rd_20/images/img_plug.png)
![](/local/templates/amigo_rd_20/images/img_plug.png)
![](/local/templates/amigo_rd_20/images/img_plug.png)
![](/local/templates/amigo_rd_20/images/img_plug.png)
![](/local/templates/amigo_new/images/kasseta_benthin_m_model.png)
![](/local/templates/amigo_new/images/kasseta_benthin_mplus_model.png)
![](/local/templates/amigo_new/images/kasseta_benthin_l_model.png)
![](/local/templates/amigo_rd_20/images/tmp/model4.jpg)
![](/local/templates/amigo_rd_20/images/img_plug.png)
![](/local/templates/amigo_rd_20/images/img_plug.png)
![](/local/templates/amigo_rd_20/images/img_plug.png)
![](/local/templates/amigo_rd_20/images/img_plug.png)
![](/local/templates/amigo_new/images/mono_klassic_benthin_model.png)
![](/local/templates/amigo_new/images/mono_kasseta_benthin_model.png)
![](/local/templates/amigo_new/images/double_klassic_benthin_model.png)
![](/local/templates/amigo_new/images/double_kasseta_benthin_model.png)
КОМПЛЕКТАЦИЯ
Варианты цветов кронштейнов трубы 29 в модели КЛАССИКА M:
– белый (стальной кронштейн с белой пластиковой крышкой)
– хром (декоративный металлический кронштейн)
– шампань (декоративный металлический кронштейн)
– матовый (декоративный металлический кронштейн)
ВИДИМОСТЬ РУЛОНА
Открытые модели рулонных штор M, M+, L могут быть изготовлены с видимым и невидимым рулоном.
При видимом рулоне полотно шторы проходит и разматывается за трубой.
Мы видим рулон и обратную сторону ткани, намотанную на трубу. Это ещё
называют прямой намоткой.
При невидимом рулоне полотно шторы проходит и разматывается перед
трубой.
Модели с тканью Зебра всегда изготавливаются с видимым рулоном.В случае установки на проём рулонная штора с обратной намоткой обеспечит лучшую конвекцию воздуха у окна.
СТОРОНА УПРАВЛЕНИЯ
Выбирается с точки зрения удобства и свободного доступа к изделию. Цепь управления может располагаться справа
или слева. В моторизованных рулонных шторах под стороной управления подразумевается сторона установки
электропривода и соответственно выхода провода.
ДЛИНА И ТИП ЦЕПИ УПРАВЛЕНИЯ
Цепь управления может быть пластиковой или металлической. Длина цепи
управления выбирается в зависимости от высоты изделия и по умолчанию
составляет 3/4 высоты. По желанию клиента цепь может быть изготовлена
любого размера.
Во всех моделях с тканями ЗЕБРА и в L-серии с опцией «Редуктор»
используются замкнутые цепи-петли, в том числе металлические.
Пластиковые цепи-петли идут в стандартных типоразмерах и выбираются в
зависимости от высоты изделия.
При использовании цепей-петель,
ограничители цепи не устанавливаются, т.к. цепи проходят через
механизм несколько раз.
ТИП УСТАНОВКИ
Рулонные шторы BNT устанавливаются в проем (на потолок) или на проем (на стену).
При изготовлении открытых моделей ЗЕБРА раскрой ткани зависит от расположения монтажного профиля, к которому
крепится задний край ткани. Поэтому для этих моделей в бланке заказа указывается тип установки.
Ошибочно указанный тип установки сместит перекрытие полос ЗЕБРА в нижнем положении изделия на заданной высоте.
НИЖНЯЯ РЕЙКА
В рулонных шторах M, M+, L с обычной рулонной тканью есть возможность установить нескольких вариантов нижней
рейки:
• Рейка LVT
• Рейка LVT с тканью (этот приём зрительно «растворяет» нижнюю планку на фоне основной ткани рулонной шторы
и снимает акцент с фурнитуры)
• Рейка M, плоской или скругленной стороной
• Рейка L, плоской или скругленной стороной
МОНТАЖНЫЙ ПРОФИЛЬ
Открытые модели могут быть дополнены монтажным профилем. Удобно то, что установка потолочных кронштейнов
(клипс) не привязана к конкретной точке монтажа. Использование монтажного профиля часто называют «системой
упрощённого монтажа».
![bent28.jpg bent28.jpg](/upload/medialibrary/bent28.jpg)
Несмотря на устоявшееся название «потолочные
кронштейны», эти кронштейны можно устанавливать
как на потолок, так и на стену.
Рулонная штора с монтажным профилем представляет
собой единую конструкцию ещё до момента установки.
Труба с тканью и механизм уже вставлены в боковые
кронштейны, которые в свою очередь закреплены
в монтажном профиле.
В моделях КЛАССИКА и КАССЕТА можно использовать боковую фиксацию. Стальные тросы, проходящие по краям изделия, обеспечат фиксацию нижней рейки и стабилизируют положение полотна при наличии сквозняков.
Для боковой фиксации используются специальные заглушки нижней рейки и нижние кронштейны, которые устанавливаются на стену или пол/подоконник.
![bent29.jpg bent29.jpg](/upload/medialibrary/bent29.jpg)
ДЕТСКАЯ БЕЗОПАСНОСТЬ
Устройство детской безопасности совместимо только с пластиковой белой и прозрачной цепями. Ограничители устанавливаются только если цепь с соединителем (не цепь-петля).
![bent30.jpg bent30.jpg](/upload/medialibrary/bent30.jpg)
ЗАГЛУШКА РЕГУЛИРУЕМАЯ
Боковая регулируемая заглушка, устанавливается в верхнюю трубу рулонной шторы со стороны, противоположной от механизма управления и позволяет регулировать уровень всего изделия при его установке. Диапазон регулировки +4мм. Регулировка осуществляется вращением винта шестигранным ключом 4мм. Такая регулировка актуальна не только при установке на стену, но и при установке на неровный и/или негоризонтальный потолок.
![bent31.jpg bent31.jpg](/upload/medialibrary/bent31.jpg)
РЕДУКТОР
Одноступенчатый 1,47:1
Двухступенчатый 3,16:1
Редуктор – это механизм, который позволяет поднимать и опускать тяжелые полотна рулонных штор без особых усилий. Он соединен с механизмом управления внутри трубы и не виден. Применяется только в cерии L на трубах 52 и 65. Рекомендации по использованию указаны на соответствующих диаграммах.
При использовании редуктора в изделии устанавливаются цепи-петли и ограничители верхнего и нижнего положений не применяются.
Уменьшение усилия подъема рулонного полотна достигается за счет снижения скорости. Например, при использовании одноступенчатого редуктора 1,47:1 чтобы поднять 2 м полотна потребуется примерно 3 м цепи.
КРОНШТЕЙН СТЕНОВОЙ С ВИНТОМ
Алюминиевый стеновой кронштейн с фиксирующим винтом в качестве опции применяется в моделях КАССЕТА МОДЕЛЬ M и ЗЕБРА КАССЕТА M. Используя этот кронштейн, изделие можно установить как на потолок так и на стену.
![bent32.jpg bent32.jpg](/upload/medialibrary/bent32.jpg)
Кронштейн стеновой с винтом всегда используется по умолчанию для модели КАССЕТА L.
КОЛИЧЕСТВО КАРДАННЫХ СОЕДИНИТЕЛЕЙ
Опция применяется для открытых моделей МОNО серий M и L. Применение опции позволяет изготавливать эркерные изделия, состоящие из двух или трех секций. Минимальный угол между секциями составляет 1350. Для точного расчета рулонных штор с карданными соединителями, требуется рисунок с размерами.
Комплект поставки
В соответствии с заполненным Бланком заказа рулонные шторы M, M+, L комплектуются всем необходимым для установки и эксплуатации. В коробке с изделием вы найдете Инструкцию по установке и Гарантийный талон. Компания AMIGO предоставляет 1 год гарантии на все рулонные шторы и до 5 лет гарантии на моторы и устройства управления (подробнее см. Каталог Моторизации AMIGO).
В зависимости от выбранной модели, дополнительных опций и размеров рулонной шторы изделие комплектуется соответствующим типом и количеством кронштейнов.
• Изделие
• Инструкция по установке
• Гарантийный талон
• Набор кронштейнов и декоративных крышек
![bent33.jpg bent33.jpg](/upload/medialibrary/bent33.jpg)
* При использовании карданных соединителей (опция)
** Только для моделей MONO
КЛАССИКА BNT M и L. МОТОРИЗАЦИЯ
Открытые модели рулонных штор M и L предназначены для установки в проём или на проём окна. Рулонные шторы Классика M и L представлены в белом цвете фурнитуры. Модели рулонных штор Классика обеспечат легкость и комфорт использования. По желанию клиента могут быть моторизованы (см. Каталог Моторизации AMIGO). Европейское качество комплектующих гарантирует надежность и долгий с рок эксплуатации.
![bent34.jpg bent34.jpg](/upload/medialibrary/bent34.jpg)
КАССЕТА BNT M и L
Дополнительные опции
![bent47.jpg bent47.jpg](/upload/medialibrary/bent47.jpg)
КЛАССИКА MONO M и L
Дополнительные опции
![bent57.jpg bent57.jpg](/upload/medialibrary/bent57.jpg)
BNT КЛАССИКА M и L
Габаритные размеры. Классика M, L
Габаритные размеры. Классика M, L с опцией МОНТАЖНЫЙ ПРОФИЛЬ
Габаритные размеры. Классика M с декоративными кронштейнами
Габаритные размеры. Классика M, L с опцией БОКОВАЯ ФИКСАЦИЯ
Технические особенности
Габаритные размеры. Классика M, L с опцией БОКОВАЯ ФИКСАЦИЯ
Крепежные элементы. Классика M, L
Крепежные элементы. Классика M, L
Габаритные размеры. Кассета M, L
Габаритные размеры. Кассета M, L с опцией БОКОВАЯ ФИКСАЦИЯ
Габаритные размеры. Кассета BNT M, L с направляющими
Крепежные элементы. Кассета M, L
Габаритные размеры. Классика MONO BNT M, L
Габаритные размеры. Классика MONO BNT M, L с опцией МОНТАЖНЫЙ ПРОФИЛЬ
Крепежные элементы. Классика MONO BNT M, L
Габаритные размеры. Кассета MONO M, L
Крепежные элементы. Кассета MONO BNT M, L
Информация по замеру и монтажу доступна в следующих инструкциях:
Инструкции по установке и эксплуатации рулонные шторы M, M+, L
