Система LOCK

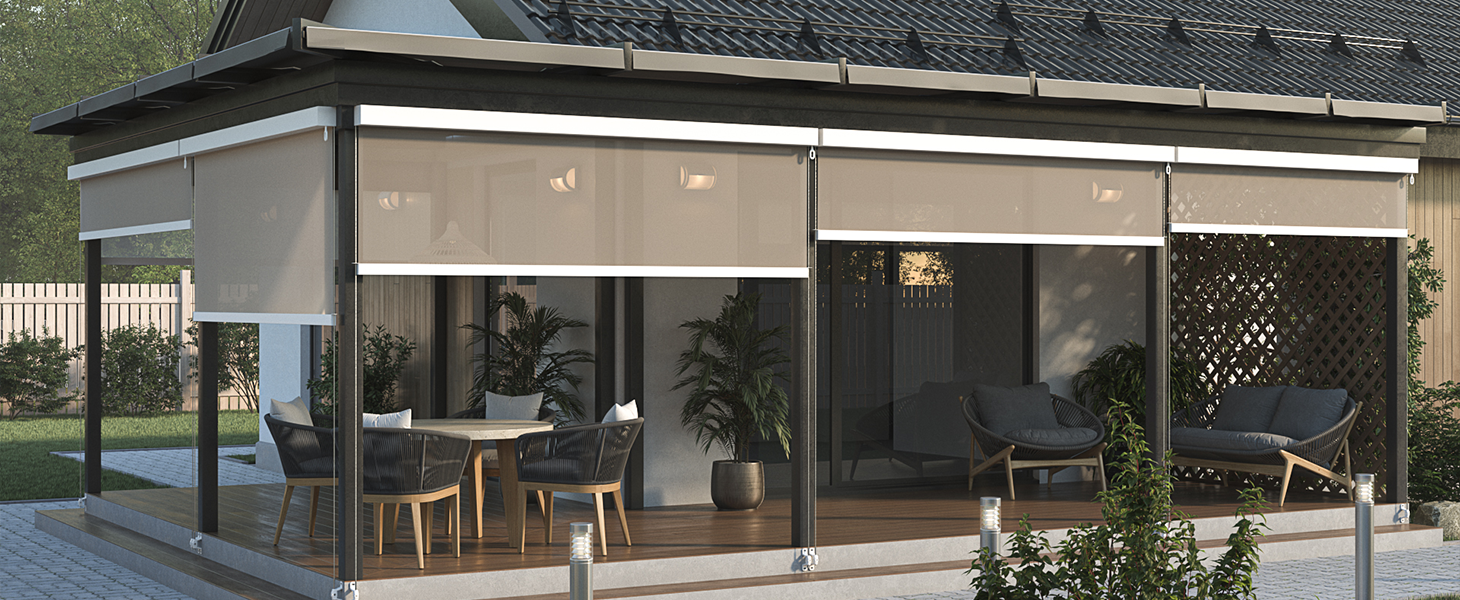

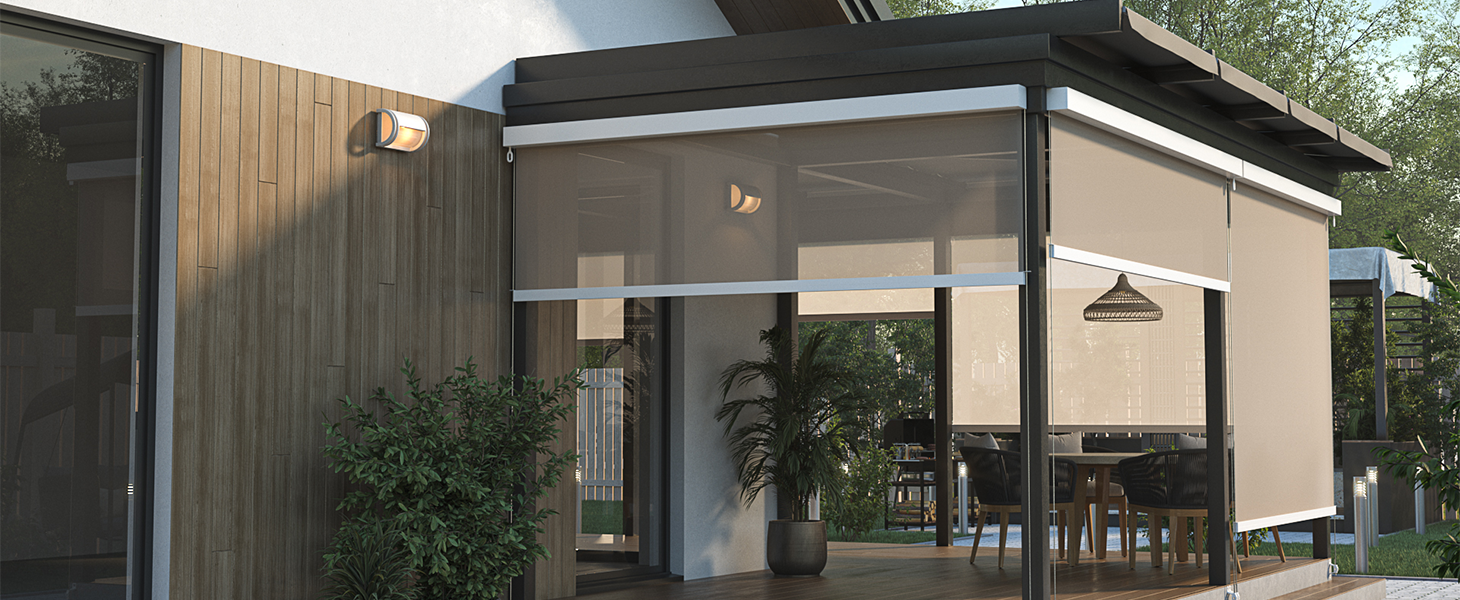

Система LOCK от AMIGO для террасы, веранды, загородного дома и летних кафе
Кассетная система LOCK предназначена для установки на проемы окон, террас, веранд и других открытых, полуоткрытых и закрытых помещений. Модель аналогична рулонной шторе ZIP, но в модели LOCK отсутствуют боковые направляющие, а фиксация полотна обеспечивается за счет натяжения вдоль проема троса диаметром 4 мм из нержавеющей стали и крепления полотна ткани к нему. Короб данной модели фиксируется шурупами напрямую без дополнительных элементов.! Модель имеет минимальную устойчивость к ветровой нагрузке. При усилении ветра, рекомендуется полностью смотать ткань в короб.
Специальные материалы, используемые для систем LOCK, имеют повышенную стойкость к различным погодным условиям, в том числе выгоранию и повышенной влажности. Для установки внутри помещений могут использоваться любые ткани СКРИН.
Для надежной работы системы в различных условиях нижний отвес утяжеляется. Масса и сама необходимость дополнительного утяжеления рассчитывается автоматически.
Стандартные цветовые решения системы включают в себя три варианта цветов: белый, темно-серый и черный. Учитывая многообразие цветов, которые могут быть применены в современных архитектурных формах, все модели внешних рулонных штор могут быть покрашены в любой цвет RAL под заказ, кроме пластиковых элементов конструкции изделия.
Подробная техническая информация о системе, всех размерах, включая гарантийные, представлена в Книге Продавца AMIGO
Типы управления: Цепь | Электропривод | Крэнк
Цветовая гамма комплектации: Белый | Темно-серый | Черный | Под заказ по RAL (₽)
Варианты кассеты: 100 мм | 120 мм
Диаметры труб: 63 мм | 78 мм
Схема системы:
Дополнительные опции:
- сварка ткани ₽
- покраска по RAL ₽

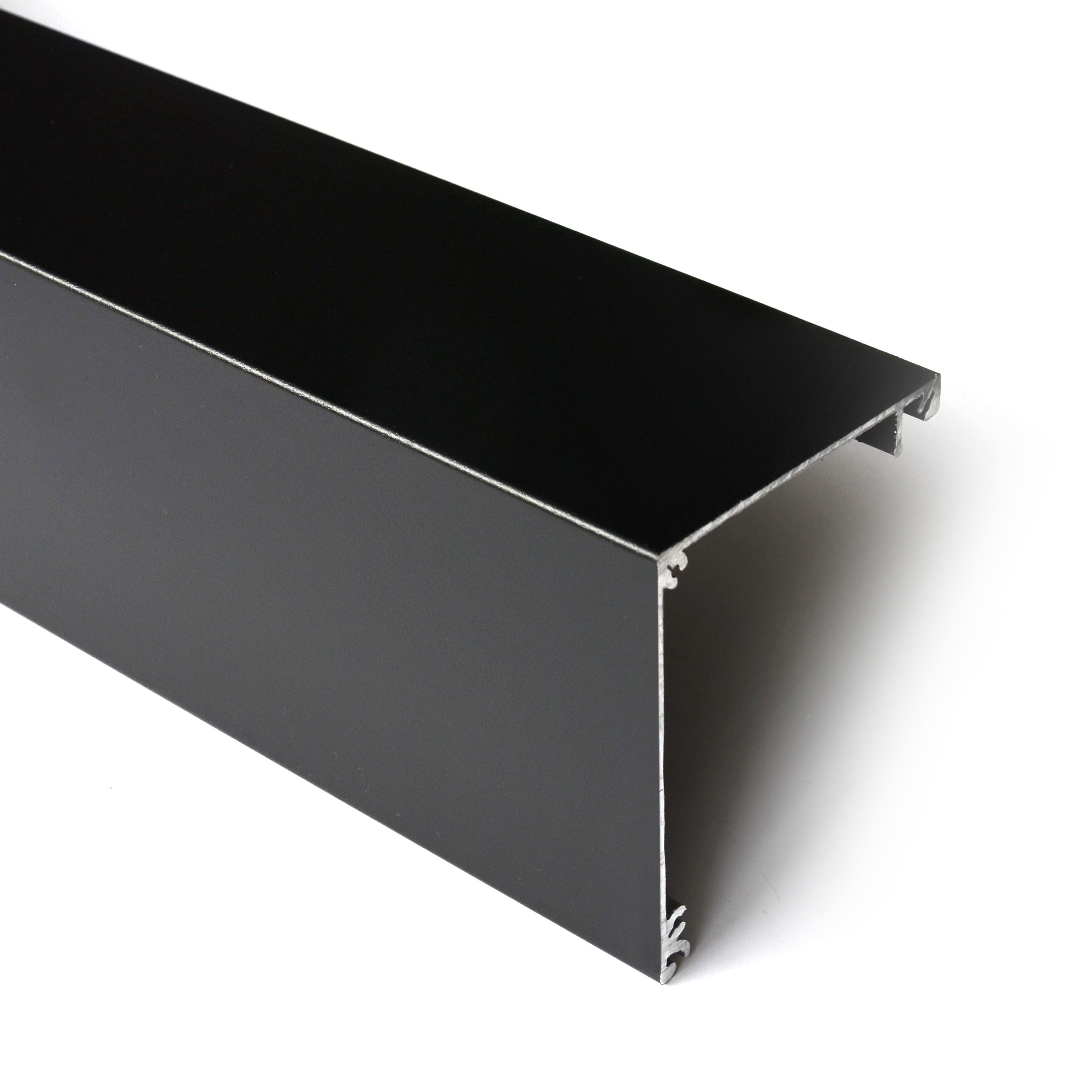

Комплектация: В зависимости от размеров системы и выбранной ткани изделие изготавливается на комплектации 100 или 120мм, что соответствует размеру квадратного короба кассеты.
Труба: В зависимости от размеров системы и выбранной ткани изделие изготавливается на трубах 63 или 78мм. Труба 78мм используется только в коробе 120мм совместно с электроприводами (Подробнее см. Книгу Продавца по моторизации).
Сварка: Используется в случае, когда размеры рулона ткани не позволяют сделать изделие. В этом случае несколько полотен свариваются (склеиваются) и ширина рулона становится высотой изделия (полотна всегда переворачиваются). Ширина шва, фиксированная и равна 10 мм. Расположение шва(швов) рассчитывается автоматически, исходя из того, что нижнее полотно(полотна) всегда кроится с максимальным размером.
Тип привода:
- Электропривод. Подбирается на основании расчета нагрузки, исходя из размеров изделия. Применяются все модели электроприводов серий DM35 и DM45 кроме LE. Подробнее см. Книга продавца по моторизации.
- Крэнк (вороток). Доступны три типоразмера длиной 100, 150 и 200см. Цвет – белый с черными пластиковыми ручками. Передаточное отношение* составляет 1:11.
- Цепь. Применяется исключительно металлическая цепь-петля (размер 4,5x6,0мм). Цепь-петля изготавливается по размеру, заданному в заявке. По умолчанию ¾ от высоты изделия. Передаточное отношение* составляет 1:5. Изделие с цепью может быть установлено только внутри помещения с относительной влажностью воздуха не более 70%
Крепежные элементы:
Фиксацию троса при помощи уголка рекомендуется использовать в случае его крепления на вертикальную поверхность.
Кронштейн нижний под трос LOCK рекомендуется устанавливать на горизонтальные поверхности как показано на схеме.
При других вариантах установки не гарантируется корректная работа.
Для системы LOCK шириной изделия будет расстояние от левого до правого края короба. Высотой изделия будет расстояние от самой верхней точки короба до нижней точки боковой направляющей или до нижней точки кронштейна для крепления троса.
